CCTV Quality Monitor

CCTV 영상 데이터 품질 모니터링 시스템

CCTV 영상 데이터 품질 모니터링 시스템은 국가교통정보센터에서 제공하는 실시간 도로 CCTV 영상의 품질을 자동으로 모니터링하고 분석하는 시스템입니다. 이 시스템은 영상의 해상도, 프레임 손실, 밝기, 대비, 선명도 등 다양한 품질 지표를 실시간으로 측정하고, 문제가 있는 CCTV를 신속하게 식별하여 품질 관리를 효율화합니다.

Kibana Dashboard

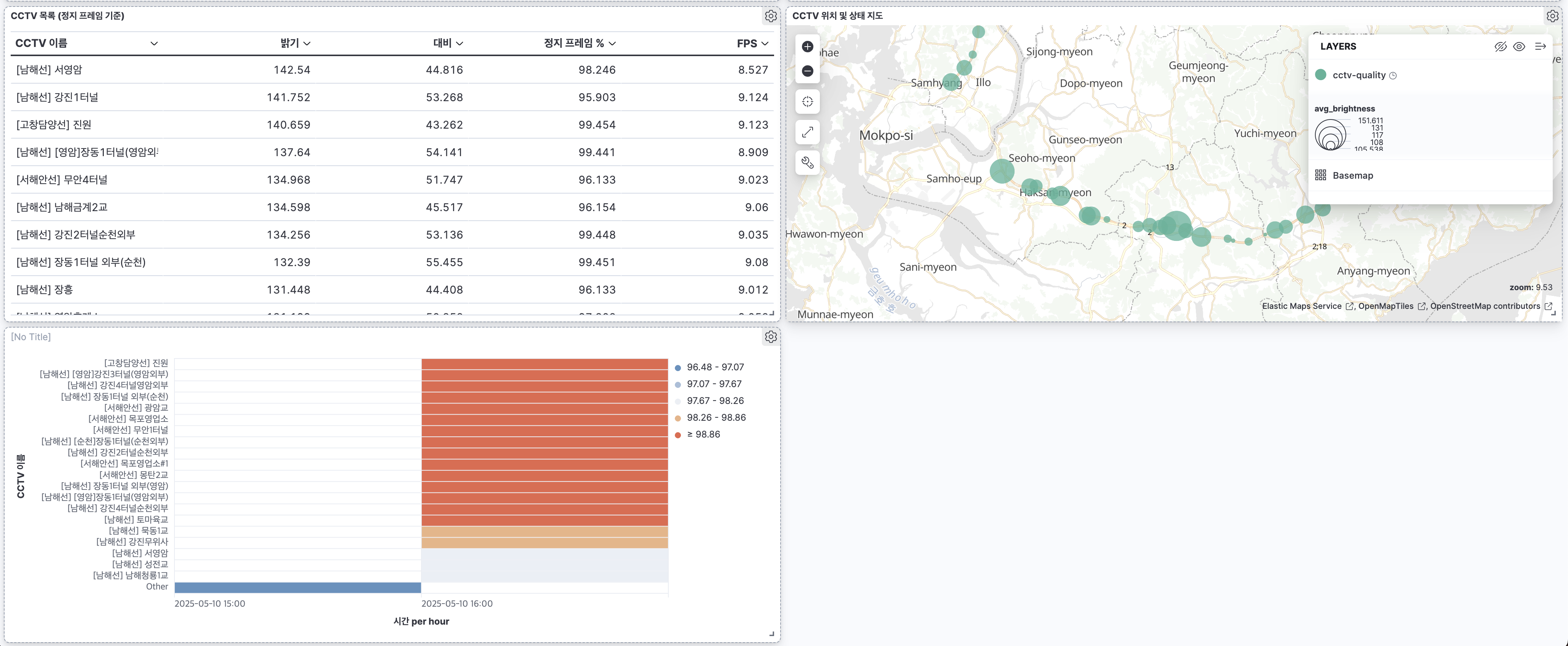

Dashboard 1: 실시간 상태 확인

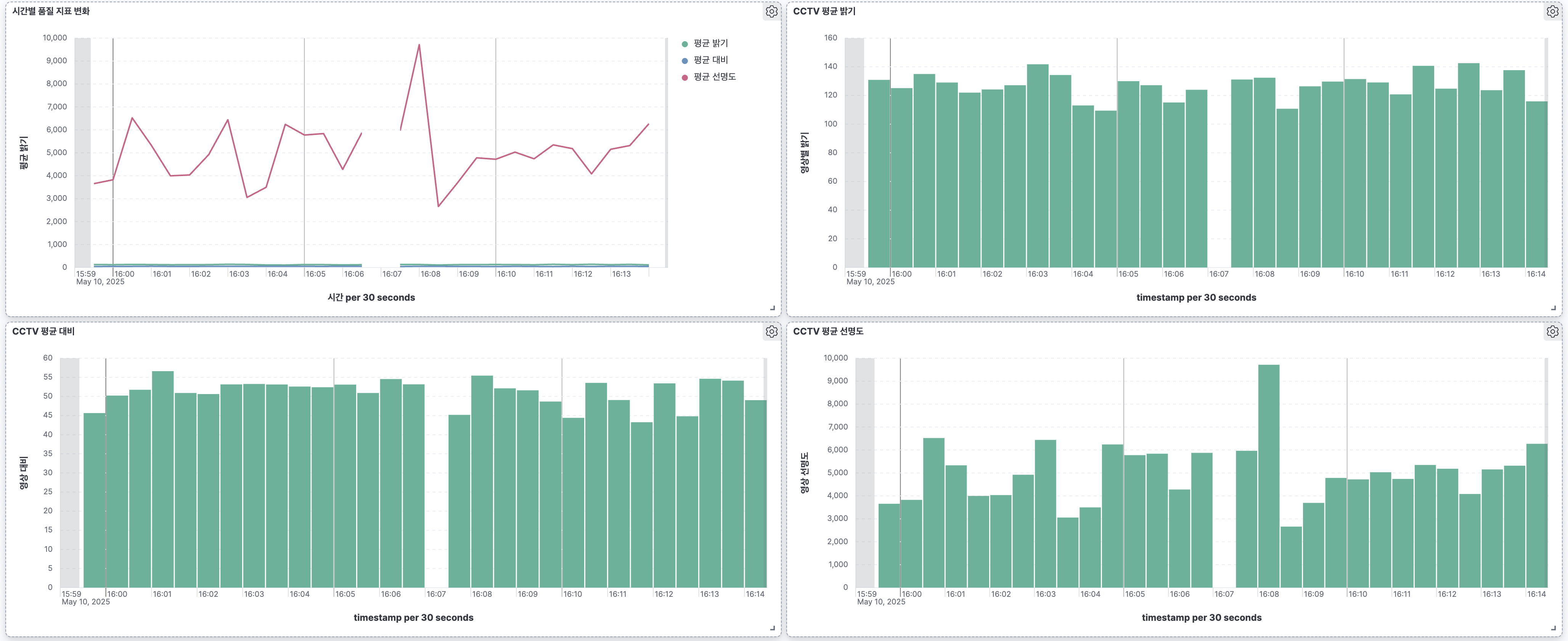

Dashboard 2: 품질 추세 시각화
  • 실시간 CCTV 데이터 수집: 국가교통정보센터 API를 통해 실시간으로 CCTV 메타데이터 및 스트림 URL 수집
  • 영상 품질 분석: OpenCV를 활용한 영상 품질 분석 (밝기, 대비, 블러, 프레임 손실율 등)
  • 실시간 데이터 스트리밍: Kafka를 통한 실시간 품질 데이터 스트리밍
  • 데이터 저장 및 시각화: Elasticsearch에 품질 데이터를 저장하고 Kibana를 통해 시각화
  • 워크플로우 자동화: Airflow를 사용한 품질 점검 작업 자동화
  • 알림 시스템: 품질 문제 발생 시 알림 기능
  • Python 3.9+: 주요 개발 언어
  • OpenCV: 영상 데이터 품질 분석
  • Apache Kafka: 실시간 데이터 스트리밍
  • Elasticsearch: 품질 데이터 저장 및 검색
  • Apache Airflow: 워크플로우 자동화
  • Docker & Docker Compose: 컨테이너화 및 서비스 오케스트레이션
  • Makefile: 프로젝트 명령어 관리
  • Poetry: Python 의존성 관리
  • Kibana: 대시보드 및 데이터 시각화
  • Kafka UI: Kafka 클러스터 모니터링

시스템은 다음과 같은 주요 컴포넌트로 구성됩니다:

  1. 데이터 수집 모듈: 국가교통정보센터 API에서 CCTV 정보를 수집하고 Kafka에 전송
  2. 품질 분석 모듈: OpenCV를 사용하여 CCTV 스트림 품질을 분석
  3. 데이터 저장 모듈: 분석된 품질 데이터를 Elasticsearch에 저장
  4. 워크플로우 관리: Airflow로 전체 데이터 파이프라인 관리
  5. 시각화 모듈: Kibana 대시보드를 통한 품질 데이터 시각화

  • 밝기(Brightness): 영상의 평균 밝기 수준
  • 대비(Contrast): 영상의 명암 대비
  • 선명도(Sharpness): 영상의 선명도 지표 (라플라시안 분산)
  • 프레임 손실율: 정지된 프레임 감지를 통한 프레임 손실률
  • 프레임 레이트(FPS): 초당 프레임 수
  • 해상도: 영상의 해상도 측정
API 수집 → Kafka Producer → Kafka Topic → Kafka Consumer → 품질 분석 → Elasticsearch → Kibana 시각화
  • 실시간 상태 대시보드: 전체 CCTV 시스템의 현재 상태 표시
  • 품질 추세 대시보드: 시간에 따른 품질 지표 변화 추세
  • 위치 기반 대시보드: 지도 위에 CCTV 위치 및 상태 표시
  • 문제 감지 대시보드: 품질 문제가 있는 CCTV 강조 표시
  • Docker 및 Docker Compose
  • Python 3.9 이상
  • Poetry (Python 패키지 관리)
  • 최소 8GB RAM 권장
  1. 저장소 클론
git clone https://github.com/seilylook/CCTV_Quality_Monitor.git
cd cctv-quality-monitoring
  1. 환경 변수 설정
cp .env.example .env
# .env 파일을 편집하여 API 키 및 기타 설정을 구성하세요
  1. 프로젝트 설정
make setup
  1. 서비스 시작
make all
  • Airflow: http://localhost:8080 (기본 계정: airflow/airflow)
  • Kibana: http://localhost:5601
  • Kafka UI: http://localhost:8989

cctv-quality-monitoring/
├── .env.example                # 환경 변수 예시 파일
├── .gitignore                  # Git 무시 파일 목록
├── Makefile                    # 프로젝트 명령어 관리
├── README.md                   # 프로젝트 설명
├── docker-compose.yml          # 도커 컴포즈 설정
├── pyproject.toml              # Poetry 의존성 설정
├── Dockerfile                  # 애플리케이션 도커 이미지
├── Dockerfile.airflow          # Airflow 커스텀 이미지
├── airflow/
│   ├── dags/
│   │   └── cctv_quality_dag.py # Airflow DAG 정의
│   └── plugins/
│       └── operators/
│           └── cctv_operators.py
├── src/
│   ├── __init__.py
│   ├── config.py               # 설정 관리
│   ├── main.py                 # 메인 애플리케이션
│   ├── api/
│   │   ├── __init__.py
│   │   └── cctv_api.py         # CCTV API 클라이언트
│   ├── kafka/
│   │   ├── __init__.py
│   │   ├── producer.py         # Kafka 프로듀서
│   │   └── consumer.py         # Kafka 컨슈머
│   ├── quality/
│   │   ├── __init__.py
│   │   ├── analyzer.py         # 영상 품질 분석 로직
│   │   └── metrics.py          # 품질 메트릭 정의
│   └── storage/
│       ├── __init__.py
│       └── elasticsearch.py    # Elasticsearch 연동
└── tests/
    ├── __init__.py
    ├── conftest.py             # 테스트 설정
    ├── test_api.py             # API 테스트
    └── test_analyzer.py        # 분석기 테스트

  1. 스트림 처리 안정성: HLS 스트림 형식의 다양한 CCTV URL을 안정적으로 처리하기 위한 예외 처리 및 재시도 로직 구현
  2. 실시간 처리 부하: 다수 CCTV 스트림의 동시 처리로 인한 시스템 부하 관리
  3. OpenCV 호환성: Docker 환경에서 OpenCV 라이브러리 종속성 문제 해결
  4. 데이터 일관성: Kafka와 Elasticsearch 간 데이터 일관성 유지
  1. 견고한 에러 처리 및 로깅 시스템 구현
  2. 컨테이너 자원 할당 최적화 및 배치 처리 도입
  3. 커스텀 Docker 이미지를 통한 시스템 라이브러리 관리
  4. 데이터 스키마 정의 및 검증 로직 구현
  • 처리 용량: 시간당 최대 500개 CCTV 스트림 처리
  • 응답 시간: 품질 이슈 감지 시 평균 1분 이내 알림
  • 정확도: 영상 품질 문제 감지 정확도 95% 이상
  • 가용성: 99.9% 시스템 가동 시간

  • 딥러닝 모델 통합: 영상 품질 분석을 위한 딥러닝 모델 도입
  • 이상치 탐지 개선: 시계열 데이터 기반 고급 이상치 탐지 알고리즘 구현
  • 클라우드 환경 최적화: AWS, Azure 또는 GCP 환경에 최적화된 배포 구성
  • 모바일 알림 시스템: 모바일 애플리케이션을 통한 실시간 알림 시스템 구현

CCTV 영상 데이터 품질 모니터링 시스템은 대규모 CCTV 네트워크의 품질을 효율적으로 모니터링하고 관리할 수 있는 확장 가능한 솔루션입니다. 실시간 데이터 처리, 고급 영상 분석, 직관적인 시각화를 통해 CCTV 관리자가 품질 문제를 신속하게 식별하고 대응할 수 있습니다.

이 프로젝트는 빅데이터 처리, 영상 분석, 분산 시스템 설계 등의 기술을 실무에 적용한 사례로, 대규모 데이터 파이프라인 구축과 실시간 모니터링 시스템 개발 역량을 보여줍니다.
